Jet City JCA22H – Channel Switch Mod

Posted onCategoriesAmp, Gear, Modifikation, News

ACHTUNG: Sicherheitshinweise beachten! Bei geöffnetem Chassis besteht u.U. Lebensgefahr durch Hochspannung!



Der Jet City JCA22H hat als Standardausstattung keinen Kanalwahlschalter am Chassis. Der Kanal lässt sich nur über den mitgelieferten Fußschalter umschalten. Ohne angeschlossenen Fußschalter befindet sich der Amp immer im Overdrive Kanal.



Entsprechend folgender Anleitung wurde der Schalter nachgerüstet: https://toboy-diy.blogspot.lu/2013/09/jca22h-channel-select-switch.html



Folgende Modifikationen sind notwendig:

  1. Position für den Schalter bestimmen. In meinem Fall sitzt der Schalter zwischen den beiden Beschriftungen der Crunch und Overdrive Regler. ich habe ihn so orientiert, dass er in die Richtung des Poti’s des entsprechend angewählten Kanals zeigt.
  2. Bohren eines 6mm Loches

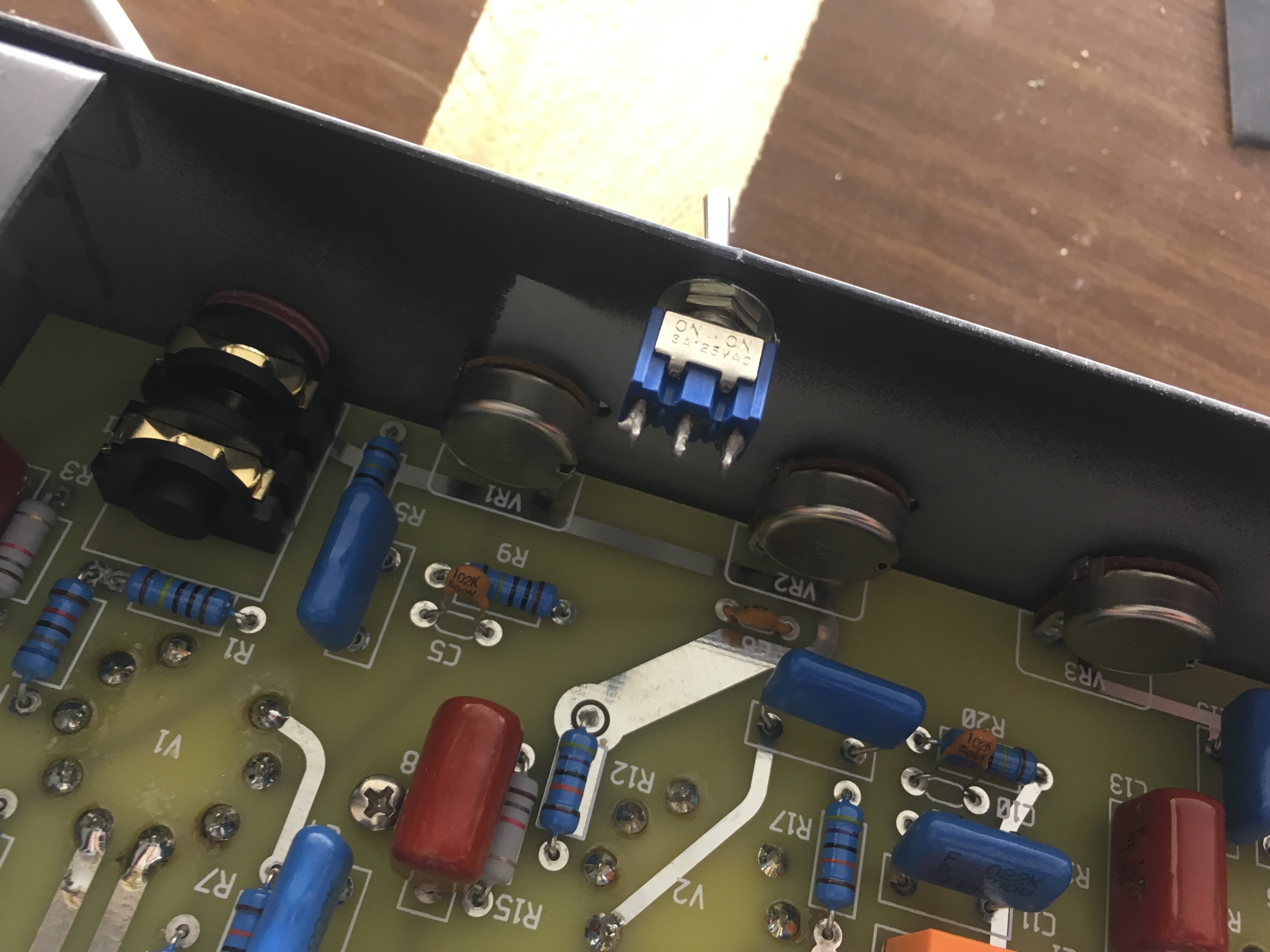

  3. Einsetzen eines Mini-Switches on-on
  4. Kabel am Mini-Switch verlöten
  5. Masseverbindung mit der Klinkenbuchse herstellen (in meinem Fall weißes Kabel an Ring-Verbindung der Klinkenbuchse)
  6. Die Fußschalterverbindung (gelbes kabel) umlegen
  7. Signalkabel (in meinem Fall schwarz) an die vorherige Position des gelben Kabels löten
  8. Signalweg zwischen den beiden Spitzenkontakten der Klinkenkupplung kappen (in meinem Fall mit Cutter sehr unschön durchtrennt)



Nach dieser Modifikation ist der Kanalschalter am Gehäuse nur aktiv, wenn kein Fußschalter eingesteckt ist. Sobald der Fußschalter verbunden ist, hat dieser Vorrang.
