ACHTUNG: Sicherheitshinweise beachten! Bei geöffnetem Chassis besteht u.U. Lebensgefahr durch Hochspannung!
An meinem Jet City JCA22H war nach einem Röhrenwechsel ei Einstellung des BIAS notwendig. Dies wurde entsprechend der folgenden Anleitung vorgenommen: https://www.musiker-board.de/threads/easy-workshop-how-to-bias-your-tube-amp-mit-bildern.454958/

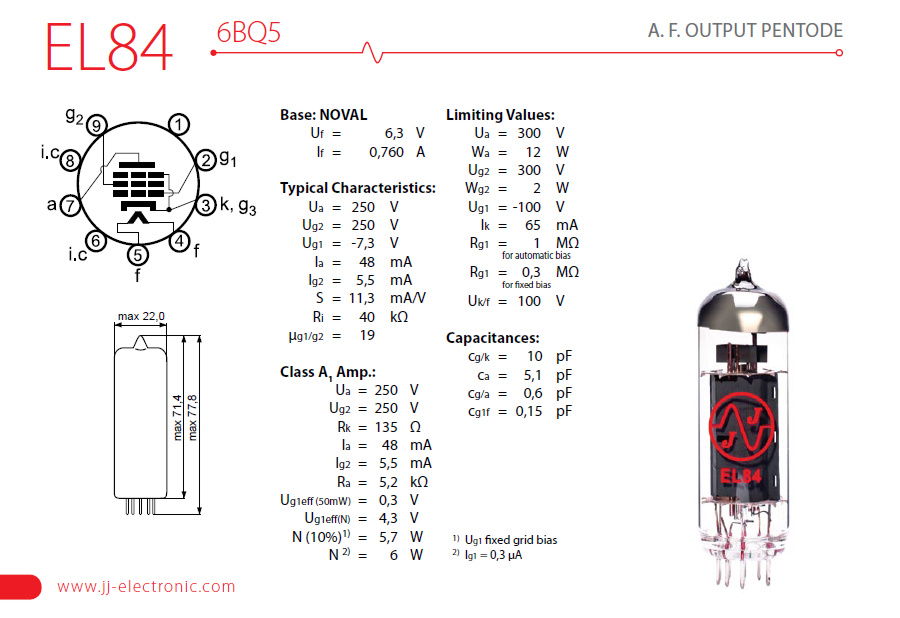

In diesem Amp sind zwei EL84 als Endstufenröhren verbaut. Bei der EL84 wird die Anodenspannung zwischen Pin 3 und 7 gemessen.

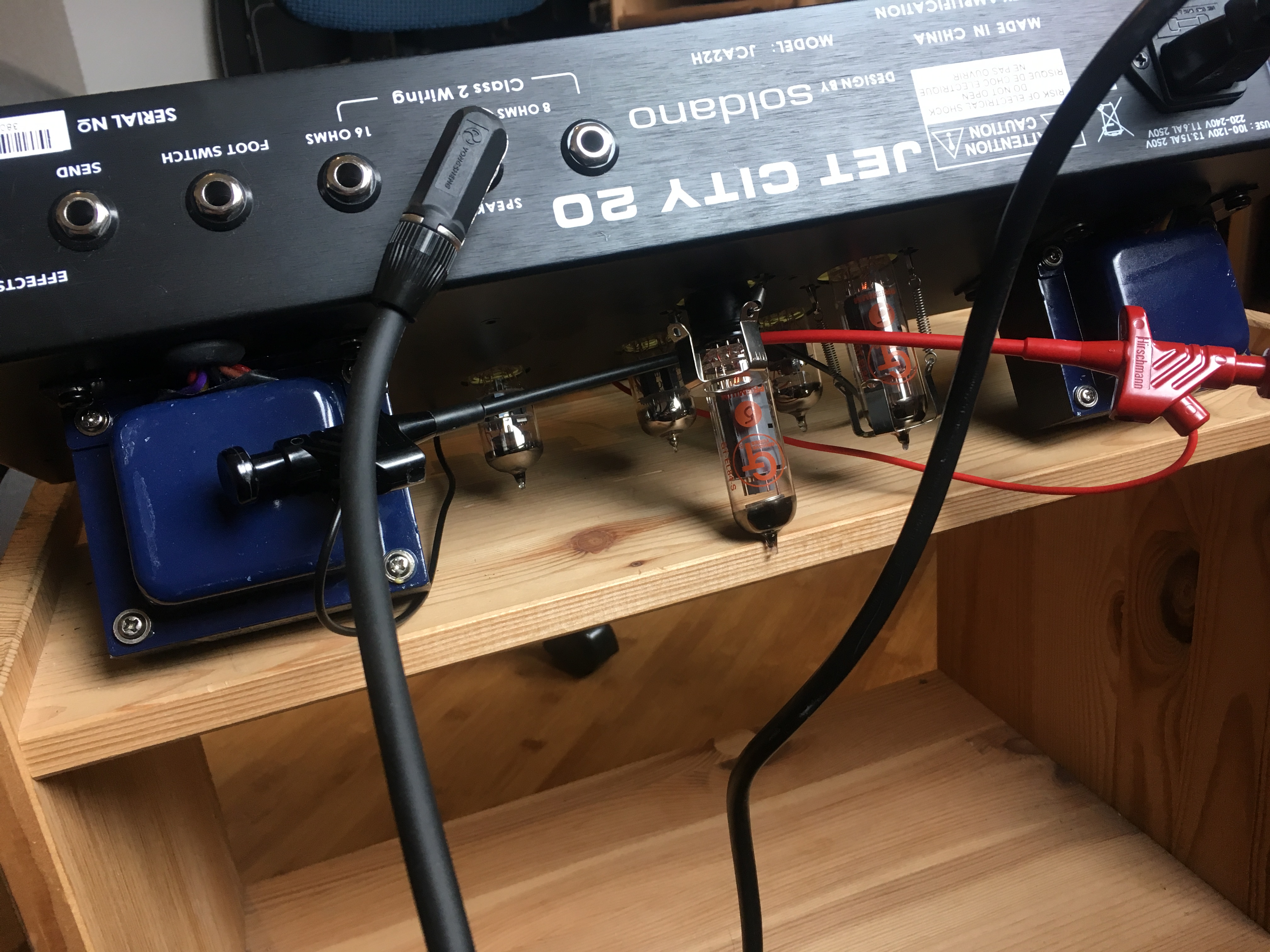

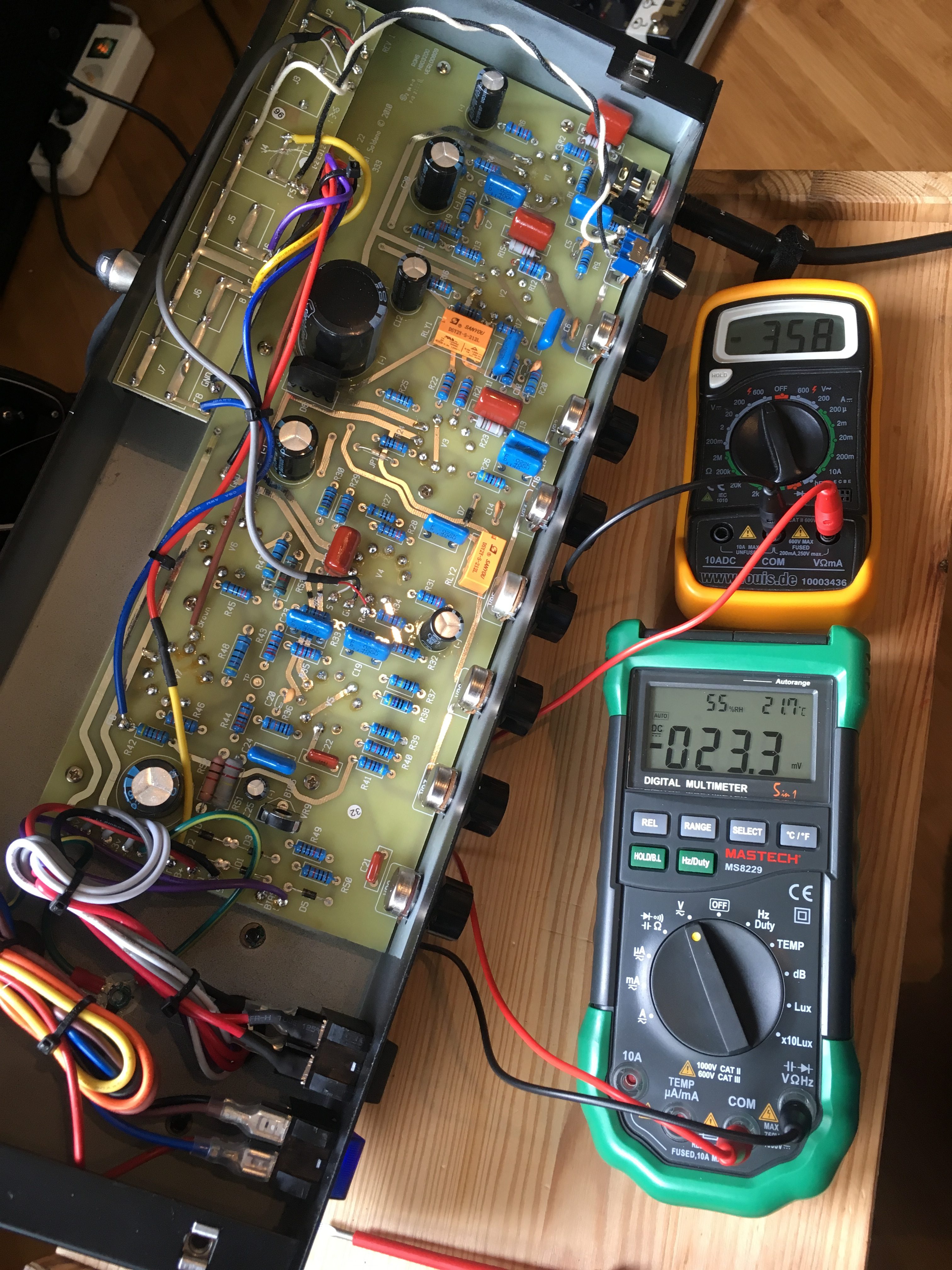

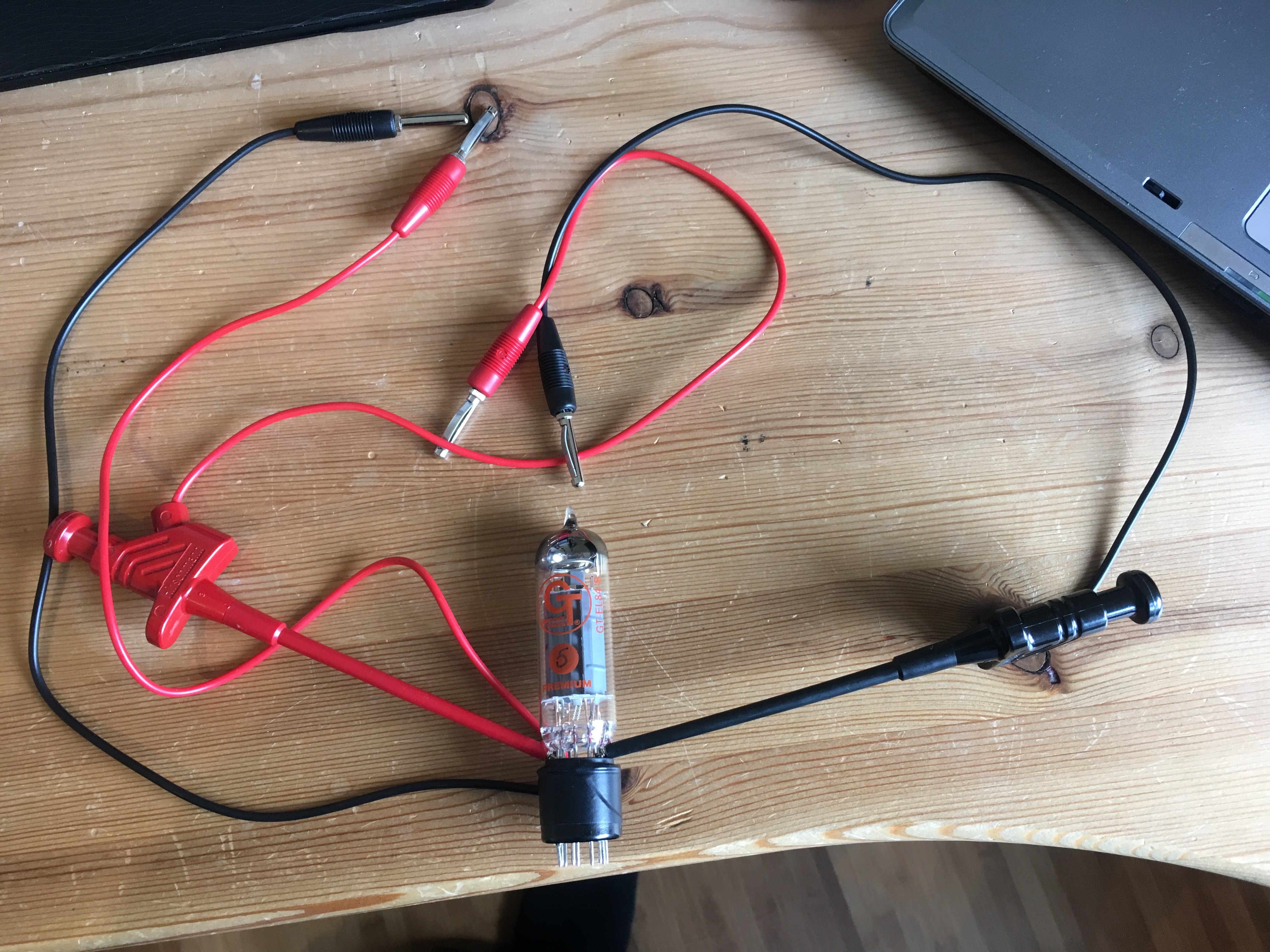

Die Anodenspannung wurde initial nicht nur im Leerlauf, sondern auch mit eingebauter Röhre von der Unterseite der Platine unter Last gemessen. Während des Einstellvorgangs wurde mit zwei Multimetern gleichzeitig die Anodenspannung und die Spannung parallel zum 1Ohm-Widerstand des Messadapters gemessen. Wie der Messadapter konstruiert ist und wie er verwendet wird, ist in folgendem Beitrag beschrieben: BIAS Messadapter für EL84
Der einzustellende BIAS-Strom ergibt sich aus folgenden Parametern:
- Max. Verlustleistung der Röhre: 12W für die EL84
- Auslastung der Röhre: zwischen 50% und 70%
- Gemessene Anodenspannung: 358V
Daraus ergeben sich folgende Werte für den einzustellenden BIAS-Strom:
- Min: (12W/358V)*0.5 = 16,7mA
- Mittel: (12W/358V)*0.6 = 20,1mA
- Max: (12W/358V)*0.7 = 23,4mA
Ein Wert von 23.3mA (70% Auslastung) wurde eingestellt, nachdem eine Hörprobe bei verschiedenen Einstellungen stattgefunden hatte.
Weitere sehr gute Tipps und Hilfestellungen gibt es hier: https://www.tube-town.net/cms/?DIY/Service
